트렌치
PC트렌치
PC Trench
PC트렌치는 PC(Precast Concret)공법으로 성형된 제품으로
지하주차장 및 옥상 외부에 복잡한 콘크리트 공정을
하나의 공정으로 개선하여 침출수 및 용수를 기능적으로
유도 처리할 수 있는 신개념 건식 공법입니다.
내시방서 47600
| 항목 | 성능 | 단위 |
|---|---|---|
| 압축강도 | 30 | MPa(N/㎟) |
| 파괴하중 | 2.589 | N |
| 흡수율 | 10 | % |

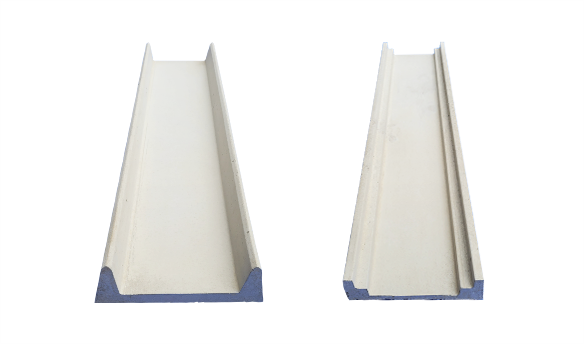

| 제품 | OPEN TRENCH | GRATING TRENCH |
|---|---|---|
| 규격 | 150(W) X 40(H) | 150(W) X 50(H) |
| 150(W) X 50(H) | 200(W) X 40(H) | |
| 200(W) X 40(H) | 200(W) X 50(H) | |
| 200(W) X 50(H) | 200(W) X 60(H) | |
| 200(W) X 60(H) | 250(W) X 50(H) |
특징
경량성
초경량으로 절단 가공이
용이하여 공사기간을
단축할 수 있습니다.
내구성
스팀양생으로 습식공법보다
압축강도, 인장강도,
휨 강도가 높습니다.
마감성
스팀양생 공법으로
균열 및 변형이
없습니다.
내수성
내수성이 강하며,
탁월한 방수성능으로
기능을 입증합니다.
배수성
물을 빠르게 배수처리하며,
평활도 유지에
용이합니다.

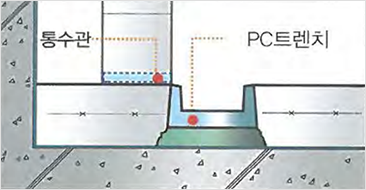

표준디테일

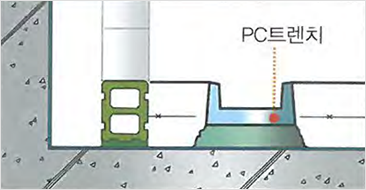

방수턱이 있는 경우

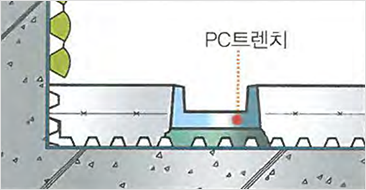

배수판 적용의 경우
방수턱이 없는 경우
PC트렌치와 기존방식 트렌치 공법비교
| 제품 | 기존 트렌치(습식) | PC트렌치(건식) |
|---|---|---|

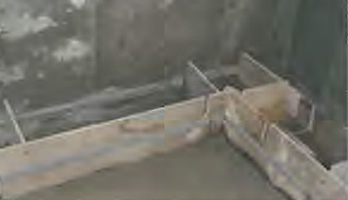

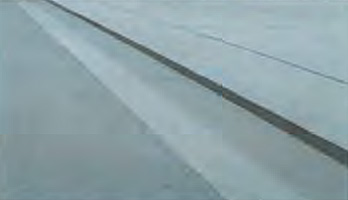

| 시공사진 |  |
 |
| 시공방법 |
|
|
| 장점 |
|
|
| 단점 |
|
|

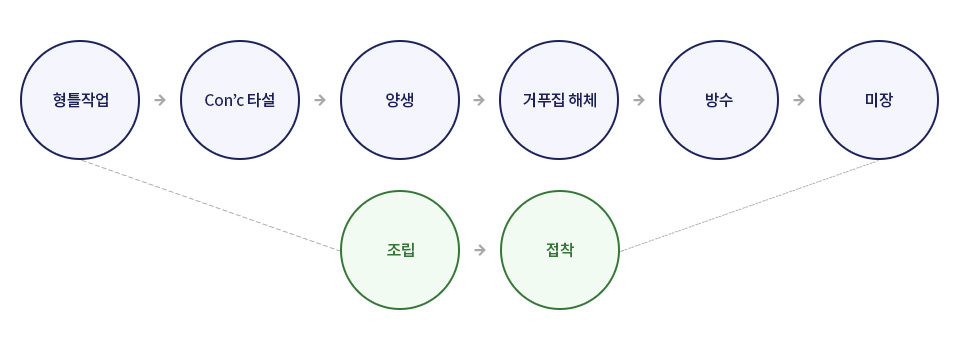

| 공정도 |
 |
|

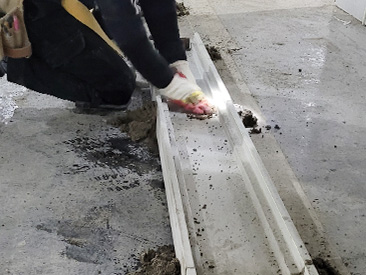

시공 순서

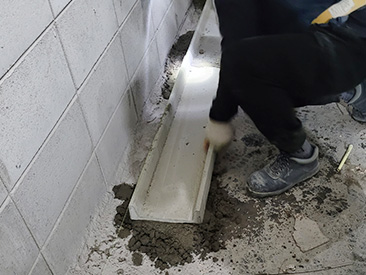

1
물탈고정 및 레벨작업
2
조인트 매지작업
3

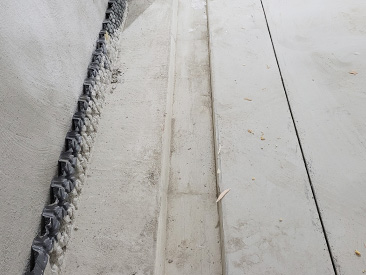

시공 완료
기대 효과
시공성 향상
현장 구축방식의 복잡한 기존의
습식공사를 줄여 공사기간 단축으로
비용절감 및 생산성 향상
기능성 향상
전자동 규격화된 자재로 시공하여
지하공간에서 발생되는 물 흐름을
원활하게 처리하여 하자발생 최소
성능 향상
기존의 습식공법보다
높은 강도와 변형이 없으며
방수성능 향상
환경개선 향상
물 고임 현상을 줄여 미생물의
서식이 없어 악취가 나지 않아
위생적이며 쾌적한 환경조건 조성
적용 부위
지하주차장, 전기 / 기계실 각종 트렌치 부위 대체 적용.
